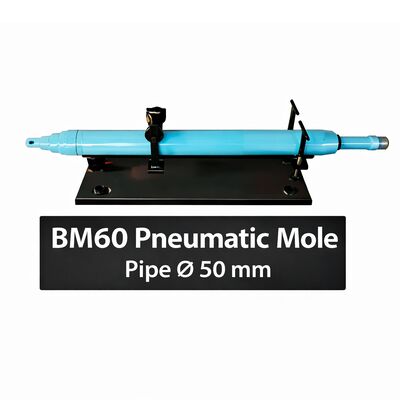

BM60 Пневматический ударный молель для пробивания труб без траншей
Пневматический ударный моле BM60 - это компактный и эффективный инструмент без траншеи, предназначенный для подземной установки труб без поверхностных выработок.Он обеспечивает стабильную энергию низкочастотного удара, чтобы быстро и точно проникать в почвенные слои., что делает его идеальным для коротких расстояний трубопроводных проектов в городском и муниципальном строительстве.

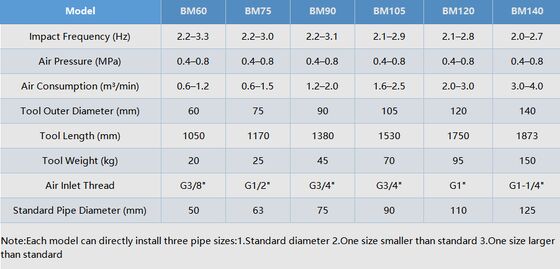

Сравнение серий продукции
| Модель |
BM60 |
BM75 |
BM90 |
BM105 |
BM120 |
BM140 |
| Частота удара (Hz) |
2.2-3.3 |
2.2-3.0 |
2.2-3.1 |
2.1-2.9 |
2.1-2.8 |
2.0-2.7 |
| Давление воздуха (MPa) |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
| Потребление воздуха (м3/мин) |
0.6-1.2 |
0.6-1.5 |
1.2-2.0 |
1.6-2.5 |
2.0-3.0 |
3.0-4.0 |
| Внешний диаметр инструмента (мм) |
60 |
75 |
90 |
105 |
120 |
140 |
| Длина инструмента (мм) |
1050 |
1170 |
1380 |
1530 |
1750 |
1873 |
| Масса инструмента (кг) |
20 |
25 |
45 |
70 |
95 |
150 |
| Нить ввода воздуха |
G3/8" |
G1/2" |
G3/4" |
G3/4" |
G1" |
G1-1/4" |
| Стандартный диаметр трубы (мм) |
50 |
63 |
75 |
90 |
110 |
125 |
Каждая модель может напрямую устанавливать три размера труб: 1. стандартный диаметр 2. один размер меньше стандартного 3. один размер больше стандартного
Основные применения
- Установка труб без каналов для водоснабжения, газа и коммуникаций
- Дорожные, тротуарные и железнодорожные переезды
- Строительство коммунальных услуг
- Проекты подземного бурения малого диаметра
- Прокладка труб на короткие расстояния (≤ 20 м)
Подходящие почвенные условия
- Глинистые почвы
- Глинистая глина
- Песчаная почва с гравием
- Смешанный грунт для наполнения
Не рекомендуется для чрезвычайно твердых пород или чрезмерно свободных образований.
Основные особенности
- Система пневматического удара низкого давления и низкой частоты
- Простая конструкция, легкая эксплуатация и небольшое обслуживание
- Высокая эффективность проникновения при минимальных нарушениях на земле
- Компактный размер, идеально подходит для ограниченных рабочих мест
- Функция движения вперед и назад (втягивание) для обработки препятствий
- Экономично эффективное решение для малых и средних проектов без траншей
Технические спецификации - BM60
| Модель |
BM60 |
| Частота воздействия |
2.2 - 3.3 Гц |
| Давление воздуха |
0.4 - 0,8 МПа |
| Потребление воздуха |
0.6 - 1,2 м3/мин |
| Внешний диаметр инструмента |
60 мм |
| Длина инструмента |
1050 мм |
| Масса инструмента |
20 кг |
| Нить ввода воздуха |
G3/8" |
| Стандартный диаметр трубы |
50 мм |
Каждый BM60 ударный моль может напрямую установить
три размера труб:
- Стандартный диаметр трубы (50 мм)
- Один размер меньше стандартного
- Один размер больше стандартного
Рабочий принцип
Пневматический ударный молель BM60 работает с использованием сжатого воздуха для привода внутреннего поршня, который неоднократно бьет наковальник внутри корпуса инструмента.В результате силы удара моль движется вперед через почву., образуя прямую скважину.
После того, как моль выходит из приемной ямы, трубы могут быть установлены:
- протягивание труб через скважину с помощью стальной проволоки; или
- Установка труб одновременно с помощью адаптера труб во время бурения

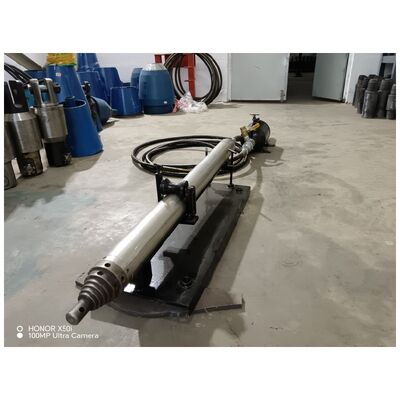

Стандартный объем поставки
- Пневматическая ударная молевая головная часть × 1
- Шланги высокого давления (8 м + 20 м) × 2
- Смазка × 1
- Ключи для крюков × 2
- У-образное оковы × 1
- Специальное пневматическое смазочное масло × 2 л
Факультативные аксессуары
- Рама запуска
- Адаптер труб (для PE труб)
- Винчи для вытягивания труб
- Специальное оборудование на основе диаметра трубы и толщины стенки
Преимущества операций
- Не требуется открытого траншеи.
- Снижение затрат на рабочую силу и восстановление
- Минимальное воздействие на движение и окружающую среду
- Быстрая установка и легкое перемещение
Безопасность и обслуживание
- Убедитесь, что перед эксплуатацией подземные коммунальные услуги идентифицированы
- Поддерживать надлежащую смазку только с использованием указанного масла
- Никогда не демонтируйте инструмент под давлением
- Очистить и смазать инструмент после каждой операции, чтобы предотвратить коррозию
Почему выбрать BM60 Пневматический ударный молец?
- Проверенная конструкция серии BM с надежными характеристиками
- Оптимизировано для прокладки труб без траншей Ø50 мм
- Прямая поставка из завода с технической поддержкой
- Подходит для подрядчиков, компаний по аренде и муниципальных проектов
Свяжитесь с нами
Для ценообразования, технической консультации или настройки, пожалуйста, свяжитесь с нами напрямую.
OEM и ODM услуги доступны.
